Why does a 1000D dry bag fabric feel stiff and crack in extreme cold?

Stiffness and cracking occur when the dry bag utilizes a Polyester-based TPU coating. Polyester TPU has a relatively high glass transition temperature (around -15°C). When temperatures drop below this point, the polymer chains lock into a brittle, glass-like structure. Under repeated bending or impact, the rigid coating fractures and delaminates from the 1000D nylon base weave.

How does post-weld cooling time affect the seam's low-temperature impact resistance?

If the high-frequency welding die is released too quickly before the melted TPU cools below its recrystallization point, residual mechanical stresses are trapped inside the weld zone. When exposed to extreme cold shock, these internal forces cause the polymer matrix to cleave along the edge transitions under minimal external load. Sustained cooling under pressure stress-relieves the joint entirely.

What is the difference between Polyester TPU and Polyether TPU in sub-zero marine applications?

Polyether TPU features an ether-linked molecular backbone that maintains its flexible, rubbery properties at extreme low temperatures (down to -40°C or lower) and is structurally immune to saltwater hydrolysis. Polyester TPU stiffens prematurely in the cold and undergoes progressive chemical breakdown when exposed to continuous moisture and frost cycles, leading to seam failure.

Burmese

> သတင်း > စက်မှုသတင်း

Cold-Flex တာရှည်ခံနိုင်မှုသိပ္ပံ- 1000D Ballistic TPU နှင့် ချုပ်ရိုးသမာဓိရှိခြင်း

● 2026-05-20 ● - ● ငါ့ကို မက်ဆေ့ချ် ထားခဲ့ပါ။

စံအခန်းအပူချိန် သတ်မှတ်ချက်စာရွက်ကို အခြေခံ၍ လေးလံသော အခြောက်အိတ်ကို သတ်မှတ်ခြင်းသည် အသုံးများသော ဝယ်ယူရေး အမှားတစ်ခုဖြစ်သည်။ 25°C တွင်၊ စီးပွားရေးလုပ်ငန်းသုံး သာမိုပလပ်စတစ်ပိုလီယူရီသိန်း (TPU) ရုပ်ရှင်အများစုသည် ဆန့်နိုင်အားနှင့် ပျော့ပျောင်းမှုကို ကောင်းစွာပြသသည်။ နည်းဗျူဟာရှာဖွေရေးနှင့် ကယ်ဆယ်ရေး (SAR) သို့မဟုတ် သမုဒ္ဒရာပင်လယ်ပြင်တွင် ဖြန့်ကျက်မှုတွင် -30 ဒီဂရီစင်တီဂရိတ်သို့ လွှတ်တင်လိုက်ပြီး ရုပ်ပိုင်းဆိုင်ရာ ရူပဗေဒသည် လုံးဝပြောင်းလဲသွားပါသည်။ လိုက်လျောညီထွေရှိသော အတားအဆီးသည် ကြွပ်ဆတ်သော တာဝန်ယူမှုဖြစ်လာသည်။

ထောက်ပံ့ရေးကွင်းဆက်မန်နေဂျာများအတွက် ကျွန်ုပ်တို့၏အတွင်း၌ အရေးကြီးသော စက်ပစ္စည်း အင်ဂျင်နီယာများရေငုပ်သင်္ဘောခြောက်အိတ်လမ်းညွှန် (Pillar Roadmap)သုညခွဲခွဲဖြန့်ကျက်မှုတွင် အသက်ရှင်ကျန်ရစ်ရန် အပူချိန်နိမ့်သော ပုံဆောင်ခဲများကို နားလည်ရန် လိုအပ်သည်။ တင်ဆောင်ထားသော အိတ်ကို အေးခဲနေသော မြေပြင်ပေါ်သို့ ပြုတ်ကျခြင်း သို့မဟုတ် လှိုင်းလုံးကြီးများအောက်တွင် တင်းတင်းကြပ်ကြပ် ရိုက်မိသောအခါ၊ ပျက်ကွက်မှုသည် သန့်ရှင်းသော အထည်အဆုတ်တစ်ခု ဖြစ်ခဲပါသည်။ ၎င်းသည် ကြိမ်နှုန်းမြင့်သော ဂဟေဆက်ကြောင်းတစ်လျှောက် ပါးလွှာသော ပါးစပ်ကွဲအက်ခြင်း ဖြစ်သည်။ အဲဒီ့မှာ ပြင်ပအဆင့် စံနှုန်းထုတ်လုပ်ရေးက အဆင်မပြေဘူး။

Glass Transition Blind Spot- Polyester နှင့် Polyether TPU

စက်ရုံကြမ်းပြင်တွင်၊ ယေဘူယျကန်ထရိုက်ဆိုင်များသည် TPU အပေါ်ယံပိုင်းအားလုံးကို တန်းတူညီတူဆက်ဆံသည်။ ၎င်းတို့သည် ထိုရက်ကန်းတွင် ဖော်စပ်ထားသည့် ပိုလီမာမက်ထရစ်၏ ဓာတုဗေဒဖော်စပ်မှုကို လုံးဝလျစ်လျူရှုထားကာ ကြီးမားသော 1000D ပဲ့ထိန်းရက်ကုံးများကို ရွေးချယ်ကာ အထည် denier ကို အာရုံစိုက်ကြသည်။

Polyester-based TPU coatings များသည် standard mechanical abrasion tests များတွင် ကောင်းမွန်စွာ လုပ်ဆောင်ပါသည်။ သို့သော်၊ ၎င်းတို့၏ဖန်သားပြောင်းလဲမှုအပူချိန်—ပိုလီမာမက်ထရစ်သည် ပြောင်းလွယ်ပြင်လွယ်၊ ရော်ဘာအခြေအနေမှ တောင့်တင်းပြီး ကြွပ်ဆတ်သောဖန်ဖွဲ့စည်းပုံသို့ ကူးပြောင်းသည့်အမှတ်—15°C ပတ်၀န်းကျင်တွင် ထိုင်လေ့ရှိသည်မှာ နာမည်ဆိုးဖြင့်ကျော်ကြားသည်။ သုညအယ်လ်ပိုင်း သို့မဟုတ် ပင်လယ်ရေကြောင်းပတ်ဝန်းကျင်များနှင့် ထိတွေ့သောအခါ၊ polyester မော်လီကျူးကွင်းဆက်များသည် ၎င်းတို့၏ရွေ့လျားမှုကို ဆုံးရှုံးစေသည်။ ထပ်ခါတလဲလဲ ပျော့ပြောင်းမှုအောက်တွင်၊ အပေါ်ယံအလွှာအတွင်း၌ သေးငယ်သောအက်ကွဲမှုများ ဖြစ်ပေါ်လာပြီး အခြေခံအထည်အလိပ်မှ လျင်မြန်သော စက်ပိုင်းဆိုင်ရာ ကွဲအက်မှုကို ဖြစ်စေသည်။

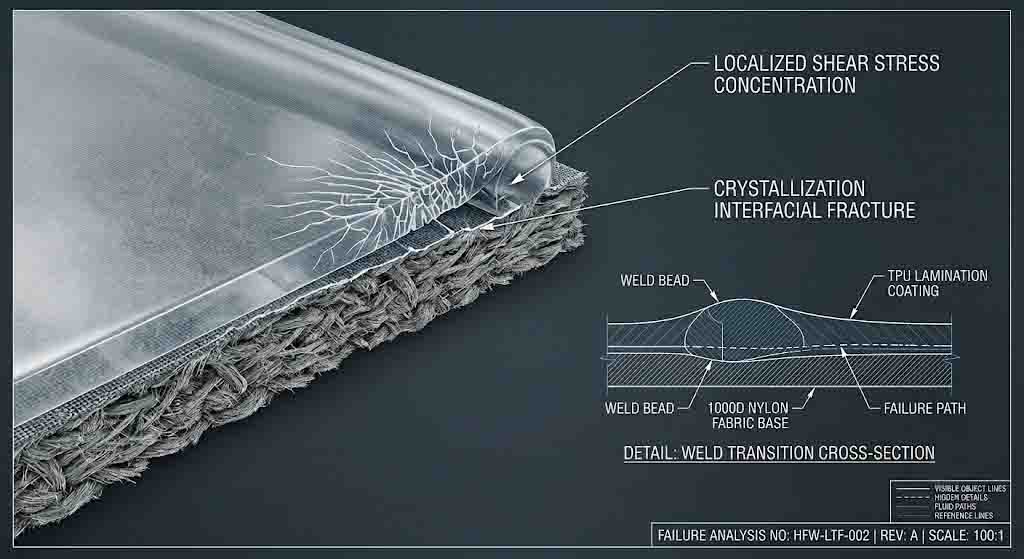

Microscopic cross-section schematic analyzing micro-cracking and crystallization failure at the weld interface of standard TPU under sub-zero loading.

နည်းဗျူဟာပိုင်းနှင့် ရှာဖွေရေးနှင့် ကယ်ဆယ်ရေးလုပ်ငန်းများတွင် အထူးပြု Polyether-based TPU ဖော်မြူလာများ လိုအပ်ပါသည်။ Polyether ဓာတုဖွဲ့စည်းပုံများသည် -40°C သို့မဟုတ် အောက်သို့ မော်လီကျူးအပိုင်း ရွေ့လျားနိုင်မှုကို ထိန်းသိမ်းထားသည်။ ကျွန်ုပ်တို့၏ ခွဲခြမ်းစိတ်ဖြာမှုတွင် ဖော်ပြထားသော ရက်စက်ကြမ်းကြုတ်သော ရုပ်ပိုင်းဆိုင်ရာ စွမ်းအားများကို ခံနိုင်ရည်ရှိရမည့် ကိရိယာများအတွက် ဤအပူချိန်နိမ့်ပြောင်းလွယ်ပြင်လွယ်သည် ညှိနှိုင်းမရနိုင်ပါ။လှိုင်းလုံးကြီးများအောက်ရှိ ရေကြောင်းတန်းကုန်းပတ်ခြောက်အိတ်များ. ဤပစ္စည်းအခြေခံအုတ်မြစ်မရှိဘဲ၊ မစ်ရှင်မပြီးမီအချိန်ကြာမြင့်စွာရေစိုခံအတားအဆီးသည် flex လိုင်းများအက်ကွဲလိမ့်မည်။

Edge Transition Stress Concentration ၏ ရူပဗေဒ

RF-welded dry bag ၏ချုပ်ရိုးမျက်နှာပြင်သည် ထုတ်လုပ်မှုစက်ဝန်းအတွင်း ကြီးမားသောအပူချိန်ဖိအားကို ခံရသည်။ 27.12 MHz ကြိမ်နှုန်းမြင့်လုပ်ဆောင်နေစဉ်တွင်၊ TPU ၏ဝင်ရိုးစွန်းမော်လီကျူးများသည် စိတ်လှုပ်ရှားနေပြီး အတွင်းမှအလွှာများကို အရည်ပျော်ကာ monolithic မော်လီကျူးဖွဲ့စည်းပုံအဖြစ် ဖန်တီးသည်။

အန္တရာယ်ဇုန်သည် welded အပိုင်းသည် unwelded flexible shell—အစွန်းအပြောင်းအရွှေ့နှင့် ကိုက်ညီသည့် အတိအကျမျဉ်းဖြစ်သည်။ စိတ်ကြိုက်စက်ဖြင့်ပြုလုပ်ထားသောကြေးဝါကိုဖြတ်၍ အဆုတ်ဖိအားဖြန့်ဝေမှုသည် မီလီမီတာတစ်စွန်းတစ်စမျှပင် ပြောင်းလဲသွားပါက၊ ၎င်းသည် ဤနယ်နိမိတ်တွင် အဏုပါးလွှာသောအဆင့်ကို ဖန်တီးပေးသည်။ သုညခွဲအခြေအနေများတွင်၊ ပစ္စည်းသည် အရှိန်လျော့သွားခြင်း သို့မဟုတ် သက်ရောက်မှုတင်ဆောင်ခြင်းကို ခံရသောအခါ၊ ဤမိုက်ခရိုအဆင့်သည် ပြင်းထန်သောဖိစီးမှုအာရုံစူးစိုက်မှုတစ်ခုအဖြစ် လုပ်ဆောင်သည်။ ကြွပ်ဆတ်သော ပိုလီမာမက်ထရစ်သည် ပျော့ပျောင်းပုံပျက်ခြင်းမှတစ်ဆင့် စွမ်းအင်ကို ဖြုန်းတီးခြင်းမပြုနိုင်ပါ။ ၎င်းသည် ကျွန်ုပ်တို့၏ အထူးပြုအားဖြင့် ကျွန်ုပ်တို့ စဉ်ဆက်မပြတ် ဖယ်ရှားပစ်မည့် အရေးကြီးသော ကျရှုံးမှု ယန္တရားဖြစ်သည့် နယ်နိမိတ်မျဉ်းကို ချက်ချင်း ဖြတ်တောက်ပစ်လိုက်သည်။နည်းဗျူဟာ ရေစိုခံ ဂီယာ ထုတ်လုပ်ရေး ပရိုတိုကော.

Sub-Zero Shop Floor Kill-Shot-လွန်ကဲသောအခြေအနေရှိဂီယာအတွက် စာချုပ်ထုတ်လုပ်သူတစ်ဦးကို စစ်ဆေးသည့်အခါ၊ အခန်းအပူချိန်ဖမ်းပြီး စမ်းသပ်လက်မှတ်များကို ၎င်းတို့အား သင့်အား ပြသခွင့်မပြုပါနှင့်။ ၎င်းတို့၏ အပူချိန်နိမ့်သောအကျိုးသက်ရောက်မှုနှင့် တက်ကြွသော flex logbooks (ဥပမာ ASTM D1790 သို့မဟုတ် ISO 4675 စမ်းသပ်မှုမက်ထရစ်များ) ကိုကြည့်ရှုရန် တောင်းဆိုသည်။ သူတို့ရဲ့ ဦးဆောင်အင်ဂျင်နီယာကို မေးပါ- "မင်းရဲ့ လက်ရှိ ပေါ်လီမာသုတ်ထားတဲ့ ဖန်သားအကူးအပြောင်းရဲ့ အပူချိန်အတိအကျက ဘယ်လောက်လဲ၊ ဆောင်းရာသီမှာ ထုတ်လုပ်တဲ့ အစွန်းပိုင်းပါးလွှာခြင်းအတွက် ဘယ်လို လျော်ကြေးပေးရမလဲ။ ၎င်းတို့သည် အချိန်နှင့်တပြေးညီ စမ်းသပ်မှုမက်ထရစ်ကို မတင်ပြနိုင်ပါက၊ သင်၏ ဂီယာသည် ရေခဲပေါ်တွင် ပျက်ကွက်သွားမည်ဖြစ်သည်။

Post-Weld Thermal Stabilization ဖြင့် Delamination ကိုဖယ်ရှားခြင်း။

RF ဂဟေဆက်ခြင်းမှ အဆုတ်ဖိအားကို ထုတ်လွှတ်ခြင်းသည် လျှပ်စစ်သံလိုက်စက်ကွင်း ချက်ချင်းပိတ်သွားခြင်းဖြစ်ပြီး ငုပ်လျှိုးနေသော ချုပ်ရိုးချို့ယွင်းမှုအတွက် စာရွက်တစ်ခုဖြစ်သည်။ ပိုလီမာကွင်းဆက်များကို ကြိမ်နှုန်းမြင့်မားစွာ အရည်ပျော်သောအခါ၊ ၎င်းတို့သည် အဆစ်များကို မှန်ကန်စွာ ချိန်ညှိရန်နှင့် ဖိစီးမှုကို သက်သာစေရန် စဉ်ဆက်မပြတ် ဖိသိပ်မှုအောက်တွင် သီးခြားအအေးခံစက်ဝန်းတစ်ခု လိုအပ်ပါသည်။

ဤအအေးစက်ဝန်းကို 0.5 စက္ကန့်ဖြင့် တိုတိုဖြတ်ခြင်းသည် စက်ရုံထုတ်လွှတ်မှုကို တိုးစေသော်လည်း ဂဟေဇုန်အတွင်းရှိ ကြီးမားသောကျန်နေသော ရှပ်ဖိအားကို ဖမ်းသည်။ ထိုချုပ်ရိုးသည် အလွန်အမင်းအေးသောရှော့ခ်ကို ကြုံတွေ့ရသောအခါ၊ အတွင်းပိုင်းဖိစီးမှုများသည် ပြင်ပပတ်ဝန်းကျင်အား ဆွဲငင်အားနှင့် ပေါင်းစပ်ကာ ပြင်ပသက်ရောက်မှုကို မမြင်နိုင်ဘဲ အလိုလိုကွဲအက်သွားစေသည်။ ကျွန်ုပ်တို့၏ယာဉ်နှင့် နည်းဗျူဟာသုံးအိတ်ထုတ်လုပ်ရေးလိုင်းများသည် အလိုအလျောက် ဂဟေဆက်ပြီးနောက် အပူတည်ငြိမ်မှုကို အကောင်အထည်ဖော်သည်။ ကြေးဝါကိရိယာသည် ပိုလီမာ၏ပြန်လည်ပေါင်းစည်းခြင်းအဆင့်အောက် အပူချိန်ကျဆင်းသွားသည်အထိ တိကျသောဖိသိပ်မှုအောက်တွင် ပေါင်းစပ်ထားသောအလွှာကို ထိန်းထားနိုင်ပြီး၊ ပြင်းထန်သောအပလီကေးရှင်းများမှတောင်းဆိုသော ရက်စက်ကြမ်းကြုတ်သောတုန်ခါမှုဒဏ်ခံနိုင်ရည်ကို ရှင်သန်နိုင်စွမ်းရှိသော ယူနီဖောင်းမော်လီကျူးနှောင်ကြိုးကို သေချာစေပါသည်။hardcore မော်တော်ဆိုင်ကယ် rally ခရီးဆောင်အိတ်အင်ဂျင်နီယာ.

Low-Temperature Seam Reliability ကို စစ်ဆေးခြင်း။

ပုံတူအကွက်အလွဲသုံးစားလုပ်မှုအောက်တွင် ၎င်း၏အရည်အသွေးတိုင်းတာမှုများကို သက်သေမပြနိုင်သော စက်ရုံသည် ခန့်မှန်းချက်မျှသာဖြစ်သည်။ အမြင်အာရုံစစ်ဆေးခြင်း သည် လေးလံသော 1000D ပဲ့ထိန်းဂဟေလိုင်းတစ်ခုအတွင်း ဝှက်ထားသော အတွင်းမိုက်ခရို-အပျက်အစီးများ သို့မဟုတ် ပေါ်လီမာပုံဆောင်ခဲများ ကြွပ်ဆတ်မှုကို ခွဲခြား၍မရပါ။

ကျွန်ုပ်တို့သည် ထုတ်လုပ်မှုလုပ်ငန်းလည်ပတ်မှုမှ ပစ္စည်းကူပွန်များကို ထုတ်ယူပြီး အထူးပြုပတ်ဝန်းကျင်အခန်းများအတွင်း အပူချိန်နိမ့်သော ဒိုင်းနမစ် ကွေးညွှတ်စမ်းသပ်ခြင်းအား စက်ဘီးစီးနိုင်သော အပူချိန်နိမ့်သော ဒိုင်းနမစ်ဖြင့် စမ်းသပ်ခြင်းအား ပြသခြင်းဖြင့် ကျွန်ုပ်တို့၏ အလွန်အမင်းပတ်ဝန်းကျင်တည်ဆောက်မှုများကို သက်သေပြပါသည်။ အအေးခံပြီးနောက်၊ ဤနမူနာများသည် ကျွန်ုပ်တို့၏အတွင်းပိုင်းကို ရည်ညွှန်းထားသည့် အဖျက် T-peel နှင့် hydrostatic burst test တို့ကို ခံယူကြသည်။1.0 Bar hydrostatic ဖိအားစမ်းသပ်ခြင်းစံနှုန်းများ. ဖြတ်သန်းမှု စံနှုန်းများသည် ဒွိဟများဖြစ်သည်- -30°C တွင် 10,000 ဆက်တိုက် ကွေးညွှတ်မှု စက်ဝန်းအောက်တွင် သုည micro-cracking နှင့် peak pressurization အောက်တွင် ချုပ်ရိုးမျက်နှာပြင်မှတဆင့် အကြွင်းမဲ့အရည်ကို သုညသို့ ရွှေ့ပြောင်းခြင်း။ ဤအလျှော့မပေးသော validation loop သည် ကမ္ဘာလုံးဆိုင်ရာ ဝယ်ယူရေးဒါရိုက်တာများအား စာရင်းစစ်နိုင်သော၊ လုံးဝပျက်ကွက်သည့် ဖွဲ့စည်းပုံလုံခြုံရေးကို ပံ့ပိုးပေးပါသည်။

Sealock Outdoor Group အကြောင်း- Sub-Zero Engineering Authority

Sealock Outdoor Group သည် လွန်ကဲသောပတ်ဝန်းကျင်များတွင် လုံးဝပျက်ကွက်သည့်စွမ်းဆောင်ရည်အတွက် ဒီဇိုင်းထုတ်ထားသော လေးလံသော၊ monolithic ရေစိုခံကိရိယာများအတွက် သီးသန့်တည်ထောင်ထားသော B2B OEM စာချုပ်ထုတ်လုပ်သူဖြစ်သည်။ ကောင်းမွန်စွာ ပြုပြင်ထားသော၊ SCAN နှင့် ISO 9001:2015 လက်မှတ်ရ ကုန်ထုတ်စက်ရုံများသည် Dongguan၊ China နှင့် Vietnam၊ Ho Chi Minh City ရှိ အဆင့်မြင့်ပေါ်လီမာပစ္စည်းသိပ္ပံကို တင်းကျပ်သောလုပ်ငန်းစဉ်ထိန်းချုပ်မှုဖြင့် ပေါင်းစပ်ထားသည်။

ကျွန်ုပ်တို့သည် နယ်စပ်ဖြတ်ကျော် သတ်မှတ်ချက် ပျံ့လွင့်မှုနှင့် ကန့်သတ်ချက်ကွဲလွဲမှုကို ဖွဲ့စည်းပုံအရ ဖယ်ရှားပြီး ကမ္ဘာတစ်ဝှမ်းရှိ နည်းဗျူဟာ၊ ရေကြောင်းနှင့် လွန်ကဲသော ပြင်ပလုပ်ငန်းများအတွက် ထိပ်တန်းအဆင့်၊ အကောက်ခွန်မဲ့ နည်းပညာဆိုင်ရာအိတ်များကို ပို့ဆောင်ပေးပါသည်။

သင်၏ စိတ်ကြိုက် ပစ္စည်း သတ်မှတ်ချက်များကို ပြန်လည်သုံးသပ်ရန် သို့မဟုတ် သမိုင်းဝင် အပူချိန်နိမ့် ဓာတ်ခွဲခန်း စမ်းသပ်မှတ်တမ်းများ တောင်းဆိုရန် ကျွန်ုပ်တို့၏ နည်းပညာ အရင်းအမြစ်ဌာနကို ယနေ့ ဆက်သွယ်ပါ။

Sub- Zero Procurement အတွက် အင်ဂျင်နီယာ FAQ

1000D အိတ်ခြောက်ထည်သည် အဘယ်ကြောင့် အအေးလွန်ကဲပြီး တောင့်တင်းပြီး အက်ကွဲခံစားရသနည်း။

ခြောက်သွေ့သောအိတ်သည် Polyester-based TPU အပေါ်ယံပိုင်းကို အသုံးပြုသောအခါတွင် တင်းမာမှုနှင့် ကွဲအက်ခြင်းများ ဖြစ်ပေါ်ပါသည်။ Polyester TPU သည် အလွန်မြင့်မားသော မှန်အကူးအပြောင်း အပူချိန် (-15°C ဝန်းကျင်) ရှိသည်။ အပူချိန်များ ဤအမှတ်အောက်သို့ ကျဆင်းသွားသောအခါတွင်၊ ပိုလီမာကွင်းဆက်များသည် ကြွပ်ဆတ်ပြီး ဖန်သားတည်ဆောက်ပုံကဲ့သို့ သော့ခတ်သွားပါသည်။ ထပ်ခါတလဲလဲ ကွေးညွှတ်ခြင်း သို့မဟုတ် ရိုက်ခတ်မှုအောက်တွင်၊ တောင့်တင်းသောအပေါ်ယံပိုင်းသည် 1000D နိုင်လွန်အခြေခံရက်ကန်းမှ ကွဲထွက်ကာ ကွဲအက်သွားပါသည်။

ဂဟေဆော်ပြီးနောက် အအေးခံချိန်သည် ချုပ်ရိုး၏ အပူချိန်နိမ့်သော သက်ရောက်မှုခံနိုင်ရည်အား မည်သို့အကျိုးသက်ရောက်သနည်း။

အရည်ကျို TPU သည် ၎င်း၏ပြန်လည်ပေါင်းစည်းမှုအမှတ်အောက် မအေးမီ ကြိမ်နှုန်းမြင့်ဂဟေဆက်ခြင်းသေဆုံးခြင်းကို လျင်မြန်လွန်းပါက၊ ကျန်ရှိသော စက်ပိုင်းဆိုင်ရာဖိစီးမှုများသည် ဂဟေဇုန်အတွင်းတွင် ပိတ်မိနေပါသည်။ ပြင်းထန်သော အအေးဒဏ်ကို ထိတွေ့သောအခါ၊ ဤအတွင်းပိုင်းစွမ်းအားများသည် ပြင်ပဝန်အနည်းဆုံးအောက်တွင် အစွန်းအပြောင်းအရွှေ့များတစ်လျှောက် ပေါ်လီမာမက်ထရစ်ကို ကပ်သွားစေသည်။ ဖိအားအောက်တွင် ဆက်တိုက်အအေးပေးခြင်းသည် အဆစ်ကို လုံးလုံးလျားလျား သက်သာစေသည်။

sub-zero marine applications များတွင် Polyester TPU နှင့် Polyether TPU အကြား ကွာခြားချက်ကား အဘယ်နည်း။

Polyether TPU တွင် ၎င်း၏ပြောင်းလွယ်ပြင်လွယ်၊ ရော်ဘာဂုဏ်သတ္တိများကို ထိန်းသိမ်းထားသည့် အီသာ-ချိတ်ဆက်ထားသော မော်လီကျူးကျောရိုးတစ်ခု ပါ၀င်ပြီး အလွန်အမင်းနိမ့်သောအပူချိန် (-40 ဒီဂရီစင်တီဂရိတ်အထိ သို့မဟုတ် အောက်) တွင် ထိန်းသိမ်းထားပြီး ရေငန်ဓာတ်ပြုခြင်းကို ခုခံနိုင်စွမ်းရှိသည်။ Polyester TPU သည် အအေးပိုင်းတွင် အချိန်မတန်မီ တောင့်တင်းလာပြီး ဆက်တိုက်စိုစွတ်မှုနှင့် နှင်းခဲလည်ပတ်မှုများနှင့် ထိတွေ့သည့်အခါ ချုပ်ရိုးချို့ယွင်းမှုကို ဖြစ်ပေါ်စေသည်။

အရင်:Engineering Marine-Grade Deck Bags- ရေငန်ရေအားလျှပ်စစ်ဓာတ် နှင့် Dynamic Shear Loads များ

နောက်တစ်ခု:Kayaking အတွက် အကောင်းဆုံး အခြောက်ခံအိတ်- Kayak Hull Packing & Weight Physics
